Bâtiracks RSG2

Load-bearing open frames of the RSG2 series are intended for high-density structured cabling in combination with a vertical High Density binding system. RSG2 open frames offer unrivaled accessibility to the installed equipment.

Fiche technique En savoir plus

Où nous trouver ?

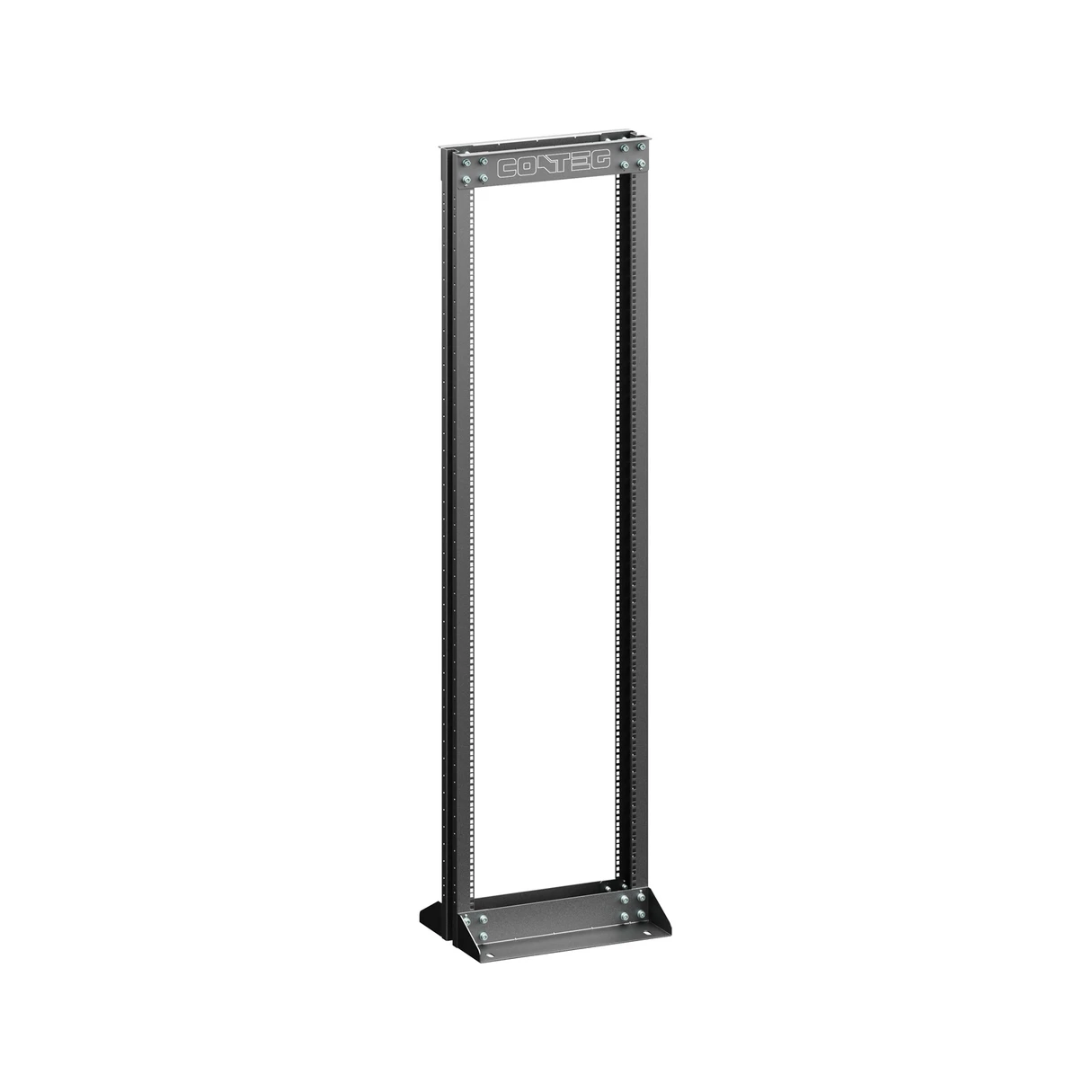

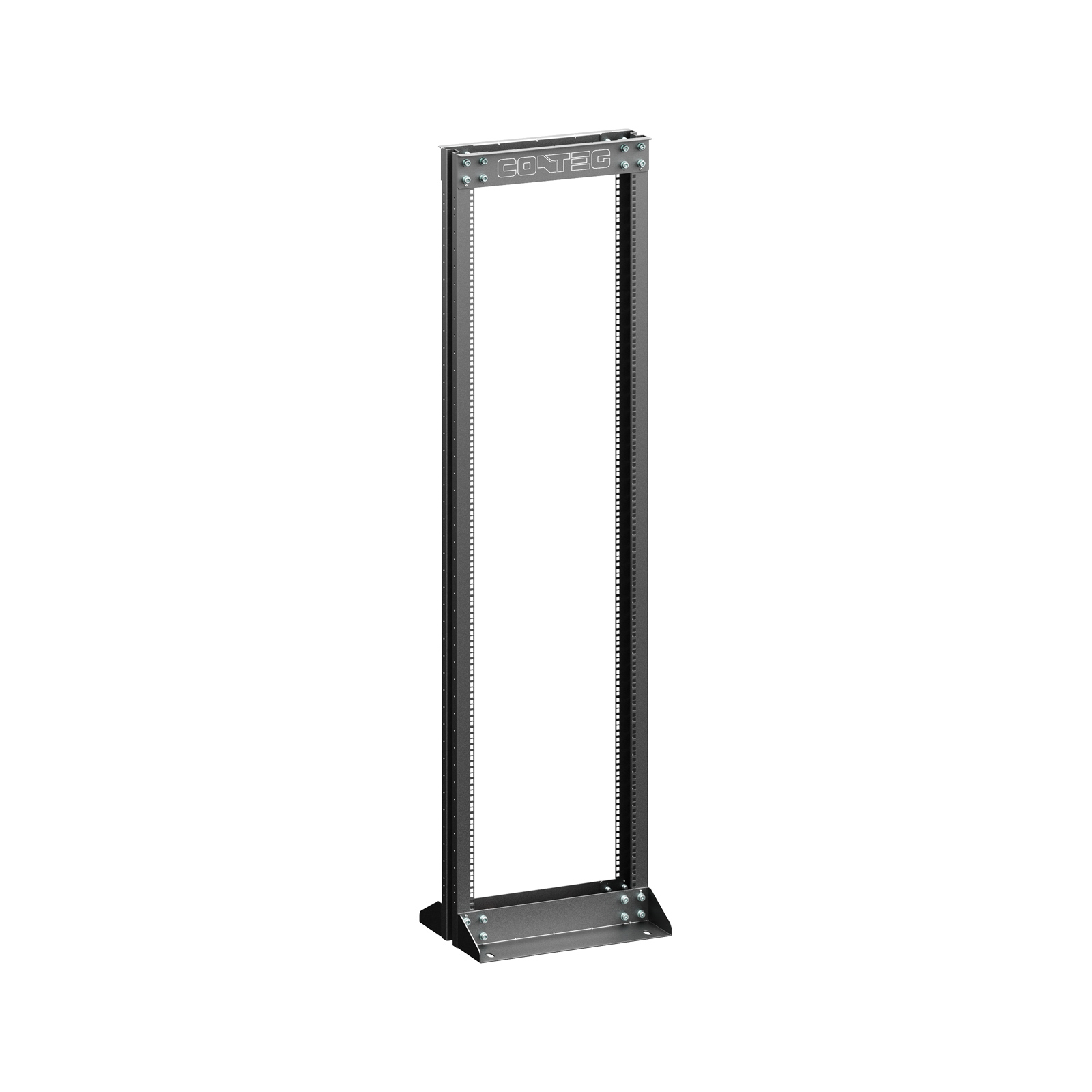

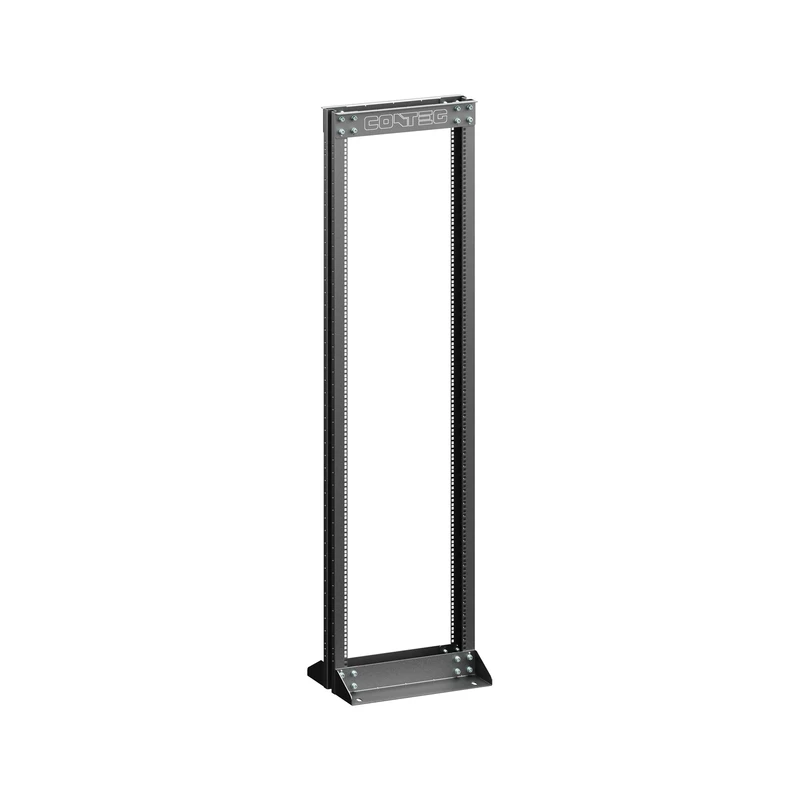

open-frame-RSG2-42-19-LA

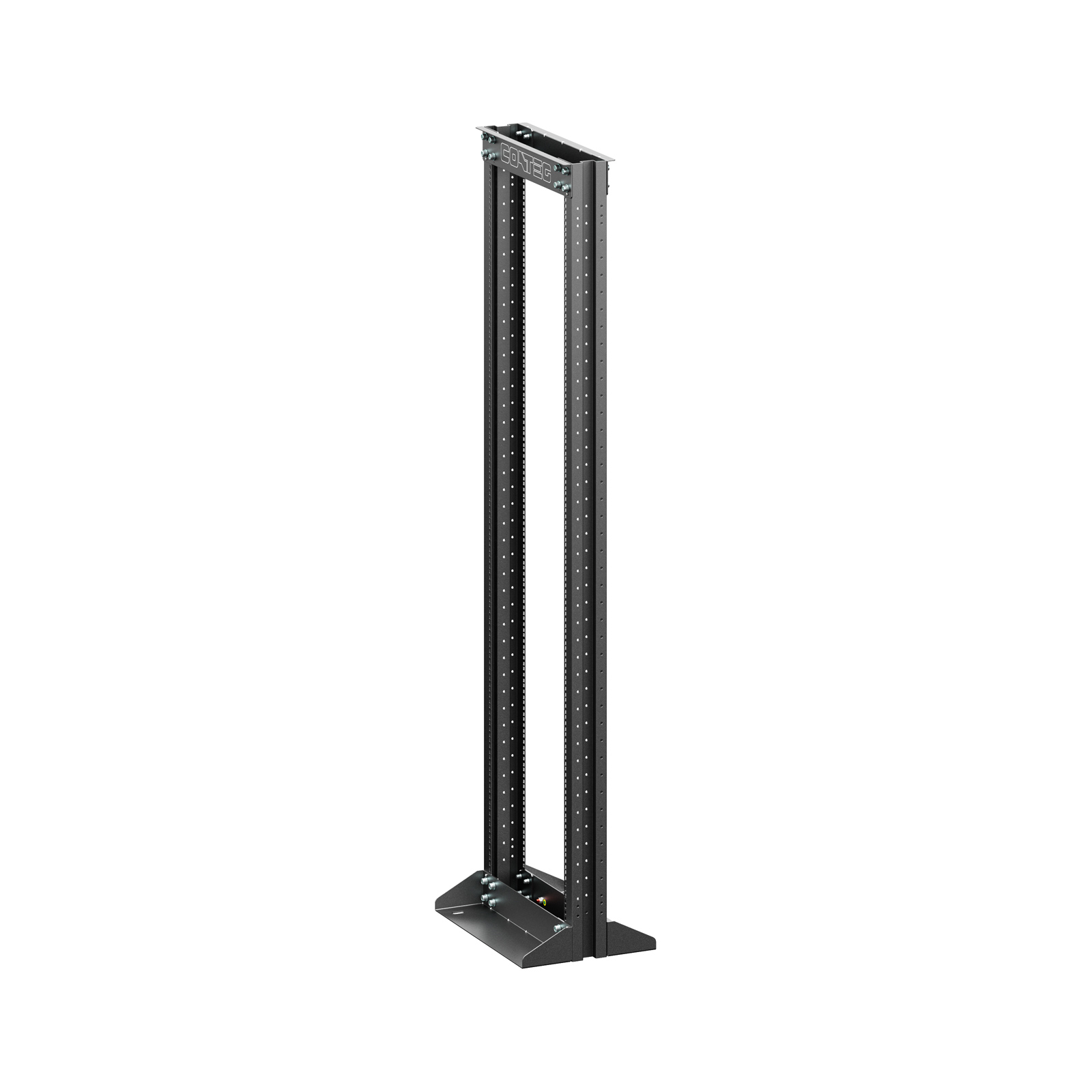

open-frame-RSG2-42-19-LA_side

open-frame-RSG2-42-19-LA

open-frame-RSG2-42-19-LA_side

Product introduction

The RSG2 heavy-duty two-post open frames are designed for use with the HDWM binding system.

Key benefits of the product

2-post frame with a load capacity of 500 kg or 1,000 kg
Universal frame for cable management (fully compatible with the HDWM binding system)
Unrestricted access to the installed devices

Information Pour télécharger

Information

Key features

Product line name	Open frames RSG2
IP rating	IP00 (no protection)
Height (U)	27, 42, 47
Color design	RAL9005
Ostatní	RSG2 open frames are designed for maximum compatibility with the entire product portfolio of High Density binding systems
Width (mm)	550
Technical information	The open frames offer unrivaled access to the installed devices compared to standard 19" cabinets; their limitation is IP00 protection. Therefore, we recommend installing these frames in a safe and dust-free environment
Depth (mm)	100
Note	Open frames of the RSG2 series are available in two versions, with a load capacity of 500 and 1,000 kg, respectively. The RSG2 version with a load capacity of 500 kg is suitable for the installation of all types of passive components, while the version with 1,000 kg (even load) is intended for the installation of heavy active devices
Load capacity (kg)	500 (even load; all heights), 1000 (even load; 42, 47U only)

Accessories

Gestionnaires verticaux HDWM pour RSG2/RSG4

Gestionnaires verticaux HDWM pour RSG2/RSG4

Vertical high-density binding panels for open frames, used for safe routing and connection of patch cords running between horizontal panels. The panels can be joined with the back parts. This allows for multiple open frames to be joined in a row.

Détails du produit

Gestionnaires verticaux HDWM avec doigts plus longs pour RSG2/RSG4

Gestionnaires verticaux HDWM avec doigts plus longs pour RSG2/RSG4

Vertical high-density binding panels for open frames, used for safe routing and connection of patch cords running between horizontal panels. The panels can be joined with the back parts. This allows for multiple open frames to be joined in a row. An extended version will allow for nearly double capacity.

Détails du produit

Guides-câbles 19" avec anneaux plastiques

Guides-câbles 19" avec anneaux plastiques

Binding panels with plastic loops are used for installation and horizontal routing of cables within the cabinet.

Détails du produit

Guides-câbles 19" avec goulottes en plastique

Guides-câbles 19" avec goulottes en plastique

Plastic binding ducts are intended for placement and horizontal routing of cables in rack cabinets, wall-mounted and SOHO cabinets.

Détails du produit

Guides-câbles avec anneaux en métal

Guides-câbles avec anneaux en métal

Binding panel with metal loops, single-sided design only

Détails du produit

PDU basiques

PDU basiques

Basic power panels are used for power supply and its distribution to individual IT devices in cabinets.

Détails du produit

Étagères fixes avec une capacité de charge de 20 kg

Étagères fixes avec une capacité de charge de 20 kg

Fixed shelves are the basic option for equipment that is not fitted with 19" mounts. The shelves are perforated over their entire surface for effective air flow.

Détails du produit

Étagères fixes avec une capacité de charge de 60 kg

Étagères fixes avec une capacité de charge de 60 kg

Fixed shelves are the basic option for equipment that is not fitted with 19" mounts. The shelves are perforated over their entire surface for effective air flow.

Détails du produit

Étagères coulissantes avec une capacité de charge de 25 kg

Étagères coulissantes avec une capacité de charge de 25 kg

Pull-out shelves can hold equipment without 19" mounts. The pull-out system makes the equipment easily accessible. The shelves are perforated over their entire surface for effective air flow.

Détails du produit

Tiroirs et plateaux coulissantes

Tiroirs et plateaux coulissantes

Holders are intended for holding a keyboard or monitor. A drawer is designed to store drawings, technical documentation, etc. directly in the cabinet.

Détails du produit

Boîtes de raccordement en fibre optique

Boîtes de raccordement en fibre optique

Optical trays are used to terminate optical cables in the cabinet. We also offer various types of modular panels and other optical accessories.

Détails du produit

Kit de montage

Kit de montage

The mounting kit is used to attach 19" technology to vertical rails with this spacing.

Détails du produit

Panneaux de brassage 19" pour modules Keystone

Panneaux de brassage 19" pour modules Keystone

Patch panels are attached to 19" vertical rails and allow the termination of data or telephone cables to different types of modules.

Détails du produit

Patch panels

Patch panels

3 types of patch panels

Détails du produit

Binding panel with plastic loops

Binding panel with plastic loops

Accessories for SOHO Mini REH - binding panel.

Détails du produit
